利用氧化石墨烯减缓锂晶枝生成，让有机锂离子电池向商业化迈步
发布时间：
2018-04-10
为了解决电池短路自爆风险，科家与各大厂商不断寻找解决方案，伊利诺伊大学芝加哥分校（UIC）机械与工业工程助理教授 Reza Shahbazian-Yassar 表示，虽然有机电解液可以提升锂离子电池能量密度，但非均质（heterogeneous）锂金属在多次充放电之后，锂表面容易沉积不均匀并长出枝晶，因此目前尚未成功研发可商业化的有机电解液锂离子电池。
因此 UIC 与德克萨斯州 A&M 大学（TAMU）组成团队，盼能加速找出解决办法，并希望能透过超级电脑来了解枝晶形成过程中化学与物理原理。TAMU 化学工程教授 Perla Balbuena 表示，团队目的是开发可保护锂金属的涂料（coating material），并可借由涂料减缓锂沉积（deposition）。

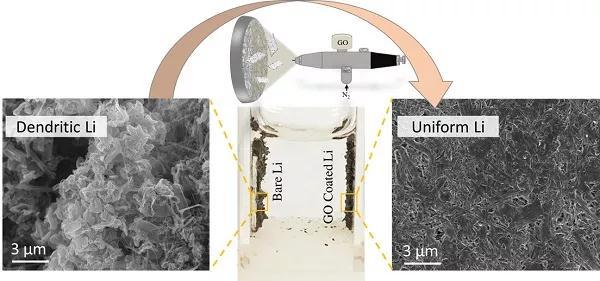

团队研发一种可喷在电池玻璃纤维分离层的氧化石墨烯（graphene oxide）纳米层片 ，这些材料能让锂离子顺利流动，同时也可减缓并控制离子与电子结合变成中性原子的速度。该涂料让原子沉积不会像针（needles）一样不平均，而是在底部形成平坦表面。
研究员利用电脑模型与模拟，并结合物理实验与显微镜成像。结果显示锂离子会在氧化石墨烯层上形成薄膜，再透过材料间隙沉积到氧化石墨烯层底下，材料间隙作用类似于怀旧弹珠台的轨道，可放慢沉积速度与引导方向。氧化石墨烯也可增加电池循环寿命，与其他电池的 120 次循环寿命相比，该电池可以达到 160 稳定循环。
该氧化石墨烯可借由便宜实惠的喷涂来达成，但由于涂料很薄，要确定位置是个挑战，Balbuena 表示，实验中也无法从微观层面上确定涂层在哪，该涂料非常薄，所以不太需要精确定位其位置。
他们也透过电脑模型探讨氧化石墨烯喷涂方式，想要了解与电流收集器（current collector）平行还是垂直比较好，最终团队发现两者都有效，但如果想让锂平行沉积，材料需要足够的间隙。Balbuena 表示，电脑模拟结果让团队与合作者知道离子如何透过涂层转移，借由这些研究，未来可能会朝向不同厚度与材料研究。目前该成果已发布在《Advanced Functional Materials》。
上一页
上一页
友情链接
利物盛网店
小程序
